亮光家具的拋光四個基本要素：

1.家具表面水性亮光漆涂層；

2.水磨砂光；

3.拋光蠟；

4.拋光輪

家具表面亮光水性漆涂層性能要求

1.耐熱:  拋光時被拋光水性漆家具表面溫度能達到40～60℃，只有能耐熱60℃以上的水性亮光面漆才能拋光。

2.耐煤油: 水性漆涂層能耐煤油蠟中溶劑煤油的侵蝕、溶解.很多水性亮光面漆因耐煤油,耐水性差而不能拋光

3.耐水浸泡: 在對表面涂層拋光前，要用1200#~2000#水砂紙水磨，在打水磨時，涂層將長時間受水浸泡.

二. 水性亮光家具漆干燥機理及條件

2.1雙組份水性PU亮光家具漆干燥機理及條件

① 物理干燥過程：水份揮發(fā)至表干漆膜由乳白變?yōu)橥耆该?，大約40分鐘（25℃，相對濕度60%。

② 化學交聯(lián)干燥過程：含羥基樹脂R’-OH與硬化劑R-NCO發(fā)生交聯(lián)反應后形成RNHCOOR’聚氨酯（PU）涂層。

雙組份水性PU亮光家具漆的主反應有：RNCO+R’-OH=RHNCOOR’(PU聚氨酯)

雙組份水性PU亮光家具漆的副反應有：2RNCO+ H2O=RNHCONH-R聚脲+CO2

硬化劑R-NCO與水反應產(chǎn)生二氧化碳氣體，引起涂層缺陷，如表面有氣泡、痱子、針眼、失光等。硬化劑R-NCO與水反應放出二氧化碳的多少與環(huán)境溫度和反應時間有關。環(huán)境溫度越高則硬化劑R-NCO與水反應越快放出二氧化碳氣體越多，硬化劑R-NCO與水接觸的時間越長，與水反應越久，放出的二氧化碳氣體越多。R-NCO與水反應溫度越高和反應時間越長，則放出二氧化碳越多，涂裝缺陷就越多。實踐證明，25℃，相對濕度60%干燥條件是雙組份水性漆噴涂1小時內(nèi)初期最好的干燥條件，40分鐘內(nèi)漆膜由乳白變?yōu)橥耆该?，涂膜缺陷少?小時后最好是烘干30～45℃，約4小時，涂膜性能較好，硬度高，耐化學性能強。

2.2雙組份水性漆涂層形成示意圖：

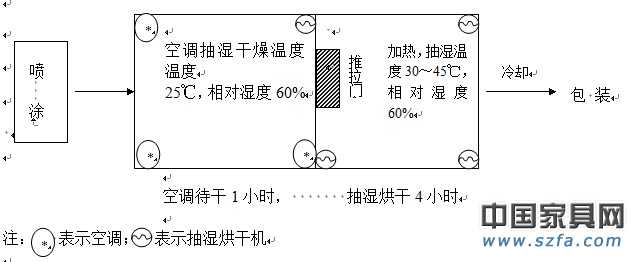

2.3雙組份水性漆涂裝車間示意圖如下：

3.1單組份亮光水性漆的干燥機理示意圖:

單組份亮光水性漆噴涂后,水份揮發(fā)水性樹脂粒子被擠壓成膜,它只是簡單的物理干燥過程，沒有化學反應變化發(fā)生。

3.2單組份亮光水性漆涂裝車間示意圖如下
